1 – تعريف

١- الحمامات الخاصة Residential pool

وهى الحمامات الخاصة باستعمال العائلة وضيوفها سواء الثابت منها أو المتنقل وال يقل

عمق المياه بها عن 60سم ومسطح سطح المياه ال يقل عن 24 متر مربع وحجم المياه عن 15 متر مكعب .

1-2 الحمامات العامة Public pool

وهى جميع الحمامات فيما عدا الحمامات الخاصة وهى الحمامات التى تستعمل بواسطة مجموعة أشخاص مثل حمامات السباحة بالمدارس والنوادى والمعسكرات وحمامات الفنادق والموتيالت باالضافة الى الحمامات المخصصة للعالج الطبيعى والتمرينات العالجية سو اء الحمامات المكشوفة أو المغطاه .

1–3 المواصفات التصميمية

كل ما تم ذكره فى هذه المذكرة من اشتراطات تصميمية وكذا مو اصفات طبقاً للكود المصري.

2 – الاشتراطات والمتطلبات الخاصة بحمامات السباحة

يتم تحديد شكل الحمام وسعته حسب الغرض المصمم من أجله وال يوجد أى شكل ملزم فى تنفيذه.ويجب أن يتم تشييد حوض حمام السباحة من مواد غير سامة وغير ضارة بالبيئة .

2-2 سعة وشكل الحمام

 جميع الحمامات العامة يجب أن ال يقل عمق المياه فى الجزء غير عميق عن 80سم وفى الحمامات المخصصة للسباقات الرسمية ال يقل العمق عن 1.05 متر .

 يجب تحديد خط األمان فى كل حمام بواسطة عالمات ملونة عائمة ال تزيد المسافة بين كل منها عن 1.5 متر ويتم شد بجانبى الحمام بواسطة خطاف ليفصل بين الجزء غير العميق والجزء العميق وعلى مسافة 60سم من جهة الجزء غير العميق قبل بداية االنحدار الى الجزء العميق أو بأى عالمات أخرى واضحة .

 هناك جداول لتحديد المساحة لكل فرد فى الحمامات طبقا لنوع نشاط الحمام ).

2-3 الميول فى أرضية حوض الحمام

يجب أن يكون االنحدار فى أرضية الحمام منتظم وال تزيد نسبة الميل فى األرضية فى الجزء غير العميق نحو الجزء العميق عن 1: 10 كما يجب أن ال يزيد االنحدار من أول نقطة تغبير االنحدار من الجزء غير العميق الى الجزء العميق عن 1 : 3.

2-4 منطقة الغطس

 يجب أن ال تكون هناك حواجز أو أى عوائق تمتد من جوانب الحمام أو األرضية .

 من المفضل أن يكون هناك حمام مستقل لتمرينات الغطس .

2-5 الممشى حول الحمام واألسطح المجاورة .

 يجب أن يستمر الممشى حول كامل دائر حوض الحمام وبعرض ال يقل عمل يلى :

- بالنسبة للحمامات الخاصة بالنوادى والمدارس 2.4 متر – 3.6 متر .

- بالنسبة للحمامات الخاصة بالفنادق والغير مستعملة للجمهور ال تقل عن 1.2 متر .

 يجب عمل ميل فى الممشى حول حوض الحمام واألسطح المجاورة

2-6 الاضاءة تحت المياه

 عند استعمال إضاءة تحت المياه فإن شدة اإلضاءة تكون فى هذه الحدود ) حوالى 5.4 إلى 16.2 وات لكل متر مربع( من سطح مياه حوض الحمام .

 عند استعمال الحمام فى المسابقات الرسمية فإن اإلضاءة تر كب على الحوائط الجانبية الطولية فقط لحوض الحمام وال تركب فى الحوائط النهائية .

3 – تغذية حوض الحمام بالمياه

 يجب أن تكون المياه المستعملة تفى باالشتراطات المطلوبة والمحددة بمعرفة الهيئات الصحية .

3-1 فتحات دخول وسحب المياه من والى حوض الحمام .

 يوجد نوعان من فتحات دخول المياه الى حوض حمام السباحة فهى إما أن تكون :

أ- من النوع الذى يركب بقاع الحمام (inlets floor. (

ب- من النوع الذى يركب بحوائط الحمام الجانبية (inlets wall(و طبقا للشركات المنتجة يوجد أشكال كثيرة لهذه المداخل .

 يتم تحديد عدد فتحات دخول المياه على أساس فتحة واحدة على األقل لكل 25 متر مربع ) 270 قدم مربع(

 يجب فى حالة وجود فتحات بقاع الحمام لسحب المياه الى الطلمبات والمرشحات ألا تزيد المسافة بين المحور والمحور لكل فتحة عن 6 متر ويجب أن تكون هناك فتحة على األقل على مسافة ال تزيد 4.5 متر من حائطى جوانب الحمام .

3-2 دورة الترشيح وأنو اع المرشحات

 جميع الحمامات الحديثة يتم حاليا تصميمها بنظام دورة المياه والترشيح المستمر حيث يتم سحب المياه من خارج الحمام ومرورها خالل المرشحات ثم اعادتها مرة أخرى الى حوض الحمام مع تعقيمها قبل دخولها مرة أخرى الى حوض الحمام وتتم هذه الدورة بواسطة الطلمبات ويتم شرح أجزاء الدورة فيما بعد .

 يتم تحديد معدل التصرف حسب حجم مياه الحمام وعدد مرات دورة مياه الحمام بالكامل عن ثالث مرات فى اليوم أى مرة خلال المرشحات فى اليوم والتى يجب أن ال تقل أبدا

كل 8 ساعات .

 هناك عوامل كثيرة يجب أن تؤخذ فى الحسبان عند تحديد فترة دورة مياه الحمام مثل :

- استخدامات الحمام

- كثافة المستحمين

- حمامات مغطاه أو مكشوفة

- المنطقة المحيطة بالحمام ومدى تلوثها بالاتربة وتواجد الأشجار .

 فى جميع الحاالت التى تستعمل فيها مرشحات ضغط فإنه يجب تركيب مصفاه مناسبة قبل طلمبات السحب لحجز المواد الصلبة والشعر أو النسيج وأوراق الشجر وخالفه .

 هناك أنواع كثيرة من المرشحات يتم استخدامها فى حمامات السباحة ولكن أشهرها فالتر الضغط الرملية من النوع (filter sand rapid (انظر شكل )1 )والتى تعمل بمعدل ترشيح من 3-5 جالون / دقيقة / قدم مربع من مسطح الترشيح .

 يجب أن يكون المرشح مصمم ليتحمل ضغط تشغيل ال يقل عن 2.5 كجم/سم2.

 معدل التصرف للمرشحات الرملية يجب أال يزيد عن 16.5 جالون / دقيقة / قدم مربع لك من الحمامات الخاصة والعامة .

الطلمبات

تكنولوجيا المضخات PUMP TECHNOLOGY

الفصل الأول : مقدمة عن المضخات 4

استخدامات المضخات 5

أنواع المضخات 5

مقارنة بين مضخات الضغط الديناميكى و المضخات الايجابية 6

المضخات الطاردة المركزية 7

مضخات الضغط الايجابى 13

كيفية إدارةالمضخات 16

المضخات اليدوية 20

الفصل الثانى : أجزاء المضخة الطاردة المركزية 22

الغلاف 23

المروحة 24

حلقات الاحتكاك 27

عمود الإدارة و الجلب 29

كراسى التحميل 31

طنبورة و قرص الاتزان 36

الدفع المحورى فى المضخات متعددة المراحل 38

الكوبلنج 41

مانع التسرب 43

حلقات الحشو 44

مانع التسرب الميكانيكى 45

مقارنة بين حلقات الحشو و مانع التسرب الميكانيكى 46

تقسيم الموانع الميكانيكية 48

الفصل الثالث : اختبار المضخة الطاردة المركزية 51

بعض المفردات و التعاريف الخاصة بالمضخة 51

السرعة النوعية 53

العلاقة بين ضغط و منسوب السائل 54

العوامل التى تؤثر على أداء المضخة 55

نقطة التشغيل 58

طرق تشغيل مجموعة من المضخات 59

التشغيل على التوازى 59

التشغيل على التوالى 60

الفصل الرابع : المضخات إيجابية الإزاحة 61

مضخات ذات حركة ترددية 61

مضخات الكباس و مضخات المكبس 62

المضخات الترددية مزدوجة التأثير 65

الأجزاء الرئيسية للمضخات المكبسية 66

ملحقات المضخة المكبسية الترددية 67

مضخات ذات الغشاء 68

مضخات ذات حركة دورانية 71

المضخات الترسية 71

المضخات ذات الفصوص 73

المضخات ذات اللقم 74

المضخات الحلزونية 74

الفصل الخامس : تشغيل المضخات و صيانتها 76

التشغيل 76

تحضير المضخات 76

المضخات ذاتية التحضير 76

إجراءات بدء و إيقاف المضخات 77

الصيانة 78

الملاحظة اليومية لتشغيل المضخة 78

الفحص النصف سنوى 78

الفحص السنوى 79

العمرة الكاملة 79

تشخيص أعطال المضخة 79

بعض المشكلات و أسبابها و طرق حلها 81

الفصل الأول : مقدمة عن المضخات

تعتبر المضخة ثانى أكثر الآلات انتشارا بعد المحرك الكهربى و هى آلة ميكانيكية تستخدم لزيادة الطاقة الهيدروليكية و عادة تستخدم لرفع السواﺌل من مستوى منخفض إلى مستوى آخر أعلى من مستوى السحب.و للمضخات أنواع كثيرة جداً لتنوع التطبيقات و الاستخدامات

استخدامات المضخات

تدخل المضخات فى العديد من الصناعات و المجالات لتخدم الأنظمة التالية

1) شبكات المياه و الرى و الصرف الصحى

2) نقل البترول من مواقع الإنتاج لشركات التكرير

3) نقل المنتجات البترولية داخل شركات التكرير بين الوحدات

4) نقل المياه لأنظمة التبريد و أنظمة إنتاج البخار ( الغلايات )

5) عمليات حقن الكيماويات اللازمة للمعالجة بكميات دقيقة محسوبة

6) توليد ضغوط عالية جداً للمياه لتستخدم فى عمليات تنظيف أنابيب المبادلات الحرارية على سبيل المثال

أنواع المضخات

تنقسم المضخات إلى نوعين رﺌيسيين هما

1- مضخات الضغط الديناميكى DYNAMIC PUMPS

2- المضخات الإيجابي POSITIVE PUMPS

والفرق الأساسى بين النوعين أن النوع الأول يمكن أن يعطى قيم مختلفة للتصرف بين الصفر و حد أقصى محدد مع دورانها بسرعة ثابتة وذلك باستخدام محبس على ماسورة الطرد بينما المضخات الإيجابية تعطى تصرف ثابت إذا دارت بسرعة ثابتة و على هذا إذا وضع محبس على ماسورة الطرد لمضخة ايجابية فإنه يكون عديم الفاﺌدة إلا إنه إذا أغلق تماماً بطريق الخطأ فإنه يؤدى إلى احتراق موتور التشغيل أو إلى كسر أضعف جزء فى خط الأنابيب.

Compressors هي مكونات صمام السحب والطرد )

ما هي مكونات صمام السحب والطرد ؟

كيف تعمل صمامات السحب UNLOADER VALVE وما الغرض منها ؟

تعمل صمامات السحب إما بإشارة هوائية أو يدوياً . والغرض منها التحكم في كمية الغاز الداخلة إلى الضاغط بحيث يتم عن طريقها تحميل الضاغط بنسبة التحميل المطلوبة 0% - 25% - 50% - 75% - 100% (انظر الشكل) .

المقصود بالتأثير المفرد والتأثير المزدوج

يقصد بالتأثير المفرد أن المكبس يضغط الغاز أثناء مشوار ذهابه إلى الأمام فقط ولا يتم ضغط الغاز بالوجه الخلفي للمكبس .

أما التأثير المزدوج ففيه يتم الضغط بكلا وجهي المكبس . أي أننا نحصل على شوطين فعالين من خلال لفة واحدة . ولنتبين ذلك ننظر إلى المثال التالي :

ضاغط على خزنة إحدى مراحله 2 صمام سحب و 2 صمام طر ، صمام سحب أمام المكبس وآخر خلف المكبس ويقابل كل صمام سحب صمام طرد (كما بالشكل) .

طريقة العمل :

عندما يتحرك المكبس إلى الأمام يقل حجم الغاز ويرفع الضغط فيتغلب على مقاومة .......... وريش صمام الطرد بينما يغلق صمام السحب .

أما خلف المكبس فيحدث خلخلة لانخفاض الضغط داخل الاسطوانة فيغلب ضغط الغاز الموجود في منطقة السحب على مقاومة صمام السحب فيفتح الصمام ويدخل الغاز إلى ....... الخزنة وهكذا يتم تبادل فتح صمامات السحب والطرد أمام المكبس وخلفه بحيث يكون وضع صمام الطرد مفتوح أمام المكبس ويكون معه صمام السحب وخلف المكبس مفتوح والعكس صحيح .

- ويلاحظ أن تكون صمامات التحميل في وضع عدم التحميل عند بدء تشغيل الضاغط أو عندما نريد إيقافه ولجعل صمام التحميل في وضع عدم التحميل إذا كان ذلك يتم يدوياً يتم إدارة طارة عمود الصمام في اتجاه دوران عقارب الساعة ويلاحظ أن يكون الصمام إما مفتوحاً بالكامل أو مغلق بالكامل أي لا يتم خنقه لضمان حسن أداء الصمام .

- وعند تحميل الضاغط إذا كان ذلك يتم يدوياً لنبدأ في تحميل الأطراف الخارجية للخزنة بحيث يتم تحميل المرحليتن سوياً ولا يتم تحميل مرحلة واحدة ثم الأخرى وهذا خطأ كبير كما يتم التحميل للخزنة الواحدة بالتقابل وليس من جهة واحدة .

- تغيير خلوص مكبس داخل الخزنة يؤدي إلى زيادة أو نقص حجم الغاز الداخل إلى الاسطوانة خلال مشوار السحب .

- فكلما كبر الخلوص أمام المكبس وخلفه ( في حالة التأثير المزدوج ) تقل كمية الغاز وينخفض ضغطه لانخفاض طول المشوار الذي يقطعه المكبس .

- وعندما نريد أن نزيد كمية الغاز التي تدخل الضاغط نقلل الخلوص أمام المكبس وخلفه أي نطيل المشوار الخاص بالمكبس وهكذا تزداد الكمية مع ارتفاع نسبي للضغط .

كيفية أخذ الخلوص أمام وخلف المكبس

الأدوات المستخدمة هي :

قضيب من الرصاص سمك 8 – 10 سم ، قدمة لقياس السمك.

الطريقة :

يتم حل صمام من أمام المكبس وصمام من خلفه ورفعه من مكانه ويتم إدارة الحدافة بواسطة عتلة بحيث يوضع الرصاص من خلال فتحة الصمام حتى يتم تطبيع قضيب الرصا نتيجة لضغط المكبس عليه ونجري نفس العملية مع إدارة الحدافة حتى يعود المكبس إلى الخلف ويوضع قضيب آخر من الرصاص حتى يتم تطبيع المكبس عليه ويقاس مقدار الإنضغاط على قضيب الرصاص بواسطة القدمة أمام وخلف المكبس مع القيمة المذكورة بكتالوج الضاغط .

إذا لزم الأمر لتغيير قيمة الخلوص يتم ذلك عن طريق حل صامولة عمود المكبس مع الرأس المنزلقة CROSSHEAD ويتم تقديم المكبس أو تأخيره حسب الحاجة ثم يتم الرباط بعد ذلك ويقاس الخلوص ويتم تكرار العملية حتى نصل إلى الخلوص المطابق للقيمة المذكورة بكتالوج الضاغط . مع مراعاة أن يكون الخلوص أما المكبس أكبر من الخلوص خلف المكبس كي يسمح للتمدد أمام المكبس .

ملحقات الضاغط الترددي

الزيت :

تشتمل دائرة التزييت سواء لعمود الكرنك أو صندوق التروس أو لتزييت الاسطوانة على مضخة تدفع الزيت إلى فلتر الزيت كما يوجد كبرد للزيت بواسطة المياه وهذه الدائرة مهمة جداً ويجب مراعاة الآتي :-

1- التأكد من نظافة فلتر الزيت ويتم تنظيفه كلما استلزم الأمر ذلك .

2- مراقبة درجة حرارة الزيت الداخل إلى المبرد والخارج أيضاً لمعرفة إذا كان المبرد يقوم بوظيفته أم لا مع مراقبة ضغط مياه التبريد .

3- مراقبة منسوب الزيت داخل صندوق الكرنك وداخل صندوق التروس وفي الخزنة .

فلاتر الغاز والمياه :

يوجد فلتر على خط سحب الضاغط للتأكد من عدم دخول أي شوائب إلى داخل الضاغط يتم مراجعة نظافته كلما لزم الأمر ذلك .

كما يوجد فلتر على خط المياه لتنقية المياه من الرواسب التي تتسبب في انسداد مجاري التبريد ومواسير المبردات . ويتم مراجعة دورية لها كلما أمكن ذلك .

عادة توجد مجمعات SNUBBERS لإمتصاص الهزات على خط سحب وطرد الضاغط وذلك بإضافة حجم إضافي لخطي السحب والطرد بحيث لا يتم تقليل مفاجئ للضغط عند مشوار السحب . كما لا يتم زيادة مفاجئة في خط الطرد نتيجة مشوار الطرد مما يتسبب في حدوث اهتزازات لخطي السحب والطرد .

صمامات الأمان :

وهي تركب على كل مرحلة بحيث إذا حدثت زيادة في الضغط أكثر من المصمم عليها ضغط المرحلة يفتح صمام الأمان إلى خط الشعلة .

صمام عدم الرجوع وصمامات التحكم CHECKVALVES – STOP VALVES :

تفضل أن تكون صمامات التحكم على الضاغط من نوع صمامات الكرة لأنها أكثر مناسبة للتحكم في منع تسرب الغازات .

أما بالنسبة لصمام عدم الرجوع المركب على خط الطرد يفضل أن يكون PISTON CHECKVALVES لإنخفاض الضوضاء الناجمة عن هذا النوع كما أنه أكثر إحكاماً لتهريب الغاز .

المبردات البينية INTER – STAGE COOLERS :

ويتم من خلالها تبريد الغاز الخارج من كل مرحلة قبل دخوله إلى المرحلة التي تليها . وهي عادة ما تكون مبردات مياه .

صندوق الحشو PACKING BOX

- نهاية رأس الضاغط ( الخزنة ) COMP – HEAD يوجد صندوق للحشو لمنع تسرب الغاز من داخل الاسطوانة للمحافظة على ضغط الغاز الموجود داخل الاسطوانة ويتم تبريد صندوق الحشو إما بالماء أو بالزيت حسب تصميم صندوق الحشو وهو يتكون من مجموعة من القطع الدائرية الشكل حول كل قطعة سوستة ( ياي ) لتجميع كل قطعة ويصنع من معادن مختلفة طبقاً للإستخدام ( أنظر الشكل ) .

- كما يوجد مجموعة حشو أخرى لمنع تسريب الزيت خلف مجموعة الحشو الخاص بمنع تهريب الغاز لمنع تهريب الزيت من صندوق عمود المرفق .

- يلاحظ أنه يتم تصافي للزيت من صمام تصافي ( DRAIN ) كما يتم تصريف الغاز الذي يتم تهريبه من صندوق الحشو من خلال صمام تهوية ( VENT ) إلى الشعلة إذا كان غاز أو إلى الهواء الجوي إذا كان المنضغط هواء أو غاز خامل .

مكونات وأجزاء الضاغط الترددي

1- رأس الضاغط ( الخزنة ) COMPRESSOR HEAD :

وهي رأس الضاغط وتحتوي على :-

أ‌- صمامات السحب SUCTION VALVES

ب‌- صمامات الطردDISCHARGE VALVES

ج- تجويف متصل بصمامات السحب إلى خط السحب الرئيسي

د- تجويف متصل بصمامات تاطرد إلى خط الطرد الرئيسي

ه- قميص ( جاكيت ) تبريد حول الاسطوانة

وهي تحتوي على الجسم الخارجي لها على مجموعة صمامات سحب ( UNLOADER VALVE ) أو طردDISCHARGE VALVE ) ( .

أما داخل الخزنة فيوجد اسطوانة LINER يتحرك عليها مكبس ، والمكبس مركب عليه مجموعة شنابر يتم الاحتكاك بينها وبين الاسطوانة . كما توجد مجموعة كراسي تحميل على المكبس ( SHOES ) أو (RIDER RINGS) وشنابر المكبس عادة ما تكون زهر أو تيفلون.

كراسي التحميل فهي بالعادة إما سبيكة بيضاء أو تيفلون . وفي نهاية الخزنة يوجد صندوق للحشو وحلقات الحشو (PACKING RINGS) لمنع تسريب الغاز إلى الهواء الخارجي ونوع الحشو يتناسب مع نوعية الغاز كما يركب حلقات لمنع تسريب الزيت من صندوق علبة المرافق ويتم تثبيت المكبس على العمود بواسطة صامولة وتيلة.

2- الأسطوانة CYLINDER :

وهي أسطوانة داخل الخزنة يتحرك بداخلها مكبس PISTON ويتم بها شوطي السحب والطرد للغاز أو الهواء.

ويبرد جسم الاسطوانة بواسطة قميص التبريد المحيط بالسطوانة من الخارج ، كما توجد بالاسطوانة ثقوب تزييت يمر الزيت من خلالها لتقليل الاحتكاك بين سطحها وشنابر المكبس.

3- المكبس PISTON :

وهو عبارة عن جسم اسطواني به عدة مجاري تركب عليها سنابر وهو نوعان :

أ- مفرد التأثير ب- مزدوج التأثير

والشنابر على المكابس نوعان :

أ‌- شنابر ضغط :

وهي شنابر تقوم بغلق الخلوص بين المكبس PISTON والاسطوانة CYLINDER تماماً فلا تسمح بتهريب الغاز بينهما وبالتالي يتم ضغط الغاز أو الهواء على الوجه الأكمل وهي إما من الوهر أو من التيفلون.

ب‌- شنابر التحميل :

وهي شنابر تقوم بحمل المكبس أثناء الإيقاف وتتحمل الصدمات في الاسطوانة في بداية التشغيل لحماية المكبس من الكسر أو الشرخ ، وهي إما سبيكة أو تيفلون .

4- عمود المكبس PISTON ROD :

وهو عبارة عن عمود مثبت به المكبس بواسطة صامولة أو تيلة ومثبت من الطرف الآخر بالرأس المنزلقة.

يأخذ عمود المكبس حركته الترددية من الرأس المنزلقة بتحريك المكبس داخل الاسطوانة.

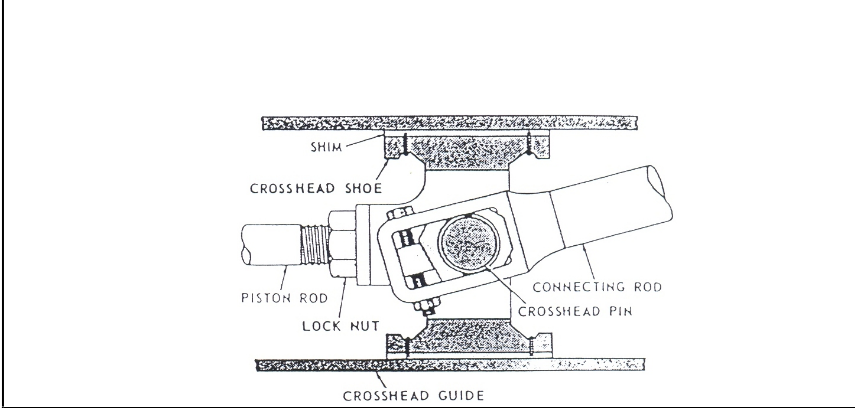

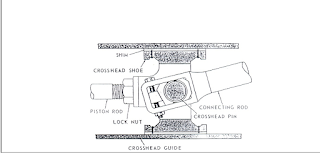

5- الرأس المنزلقة CROSSHEAD :

وهي عبارة عن جسم يتحرك بين دليلين علوي وسفلي مثبت من الطرف الأمامي لها عمود المكبس بواسطة ( صامولة تجميع ASSEMBLY NUT وفلنشة FLANGE وجثمة ) وفي الطرف الآخر يتم تجميع ذراع التوصيل مع الرأس المنزلقة بواسطة بنز ( PINS ) .

CROSSHEAD GUIDE

وتقوم الرأس المنزلقة بنقل الحركة من ذراع التوصيل بعد تنقيتها لتصبح ترددية خطية تماماً إلى عمود المكبس.

6- ذراع التوصيل CONNECTION ROD :

وهو عبارة عن ذراع له نهايتين مجوفتين أحدهما مكونة من جزءان بداخلهما سبيكة يتم تجميعها بواسطة مسامير قلاووظ حول ركبة عمود المرفق والنهاية الأخرى يتم تجميعها بالرأس المنزلقة بواسطة بنز .

ويقوم ذراع التوصيل بنقل الحركة الترددية " غير منتظمة " من عمود المرفق إلى الرأس المنزلقة .

7- عمود المرفق CRANK SHAFT :

وهو عبارة عن عمود به محور أو محاور لا مركزية وتسمى الركب ... وتقابل الركب على أتقال اتزان للعمود أثناء دورانه .

ويحمل عمود المرفق على كراسي تحميل وغالباً ما تكون سبيكة مثبتة في جسم عمود المرفق .

ويتصل عمود المرفق من إحدى نهايته بالحدافة بواسطة وصلة نقل حركة ... ليأخذ حركته الدورانية منها .

ويقوم عمود المرفق عن طريق الركب المثبت عليها ذراع التوصيل بتحويل حركته الدورانية إلى ترددية لذراع التوصيل .

8- الحدافة WHEEL :

وهي عبارة عن طارة لها أعصاب وعمود محور أو طارة مصمتة تمر بداخلها عمود أحد طرفيه يتم توصيله بعمود المحرك والآخر بعمود المرفق .

وتقوم الحدافة بتخزين الطاقة وتنظيم حركة وعدد لفات عمود المرفق .

اسطوانة على شكل زاوية قائمة (حرف L):

وفيه يكون عمود المكبس والمكبس والاسطوانة الأولى بشكل زاوية قائمة أو حرف ( L ) مع عمود المكبس والمكبس والاسطوانة الثانية وتكون الاسطوانة الأولى عمودية على الأرض والاسطوانة الثانية أفقية مع الأرض شكل رقم (5).

أسطوانات متقابلة :

وفيع يكون الاسطوانة بالأجزاء المتحركة متاقبلة مع الأخرى بزاوية 180 درجة أي على جانبي عمود المرفق شكل رقم (6) .

Compressors الضواغط

إستخدامات الهواء المضغوط و الضواغط

مقدمة :

للهواء المضغوط استخدامات واسعة في كثير من المجالات وذلك لوفرته وسهولة الحصول عليه وقلة تكاليف ضغطه إذا قورن بالبخار.

استخدامات الهواء المضغوط :

1. تشغيل المثاقيب والمطارق والروافع .

2. ماكينات السفح بالرمال ( السنفرة ) .

3. أجهزة التحكم والقياس .

4. في عملية الاحتراق الداخلي للمحركات .

5. تشغيل المضخات والرشاشات .

1. فصل مكونات الهواء ( الأكسجين – النيتروجين ) عن طريق الإنضغاط والتبريد حتى الإسالة .

2. نقل الغازات عبر الخطوط من أماكن الاستكشاف إلى المناطق السكنية والصناعية .

3. نقل الغازات في المصانع بين وحداتها المختلفة .

4. تستخدم في أجهزة التبريد والتكييف مثل الثلاجة المنزلية وأجهزة التكييف المركزي .

تقسيم الضواغط :

الضواغط ذات الإزاحة الموجبة
( الضواغط الترددية )

إحدى أنواع الضواغط ذات الإزاحة الموجبة والتي تستخدم بكثرة في مصافي تكرير البترول وفي الصناعات البتروكيمياوية .

- الضواغط الترددية إما أن تستخدم في رفع ضغط الغاز أو الهواء للحصول على ضغط معين داخل مجمع أو لدائرة خواء الآلات الدقيق وهذا النوع يسمى Make – up compressors .

- و إما أن تستخدم الضواغط الترددية في الحفاظ على ضغط معين داخل دائرة بحيث لا يتم زيادة لضغط الغاز إلا طفيفة ويسمى الضاغط في هذه الحالة Recycle compressor .

تقسيم الضواغط الترددية :

عند وصف الضاغط لابد أن يشما الوصف على ما يلي :

- من حيث الشكل :

ضواغط أفقية Horizontal compressors ( متوازية – متقابلة )
ضواغط رأسية Vertical compressors
ضواغط قائمة على شكل حرف L ( L – Type )
ضواغط على شكل حرف V ( V – Type )

- من حيث عدد المراحل :

مرحلة واحدة Single - stage
متعددة المراحل Multi – stage

- من حيث تزييت الأسطوانات :

أي يتم تزييت على الاسطوانات أو لا يوجد تززيت ويكفي بجاكت من الماء ومن الممكن أن يكون هناك جاكت للماء مع تزييت الاسطوانات .

- من حيث طريقة نقل الحركة :

إما عن طريق سيور Belt drive
أو عم طؤيق صندوق التروس Gear box

محرك الضاغط الترددي :

عادة ما يكون المحرك كهربائياً ولكن في بعض الحالات يستخدم لإدارة الضاغط تربينة بخارية ، كما توجد استخدامات للضاغط بمحرك ديزل.

تقسيم الضواغط الترددية من حيث الوضع وترتيب الأسطوانات:

أسطوانة أفقية :

وفيه يكون عمود المكبس والمكبس والاسطوانة متوازية مع الأرض شكل رقم (1)

أسطوانة رأسية :

وفيه يكون محور عمود المكبس والمكبس والأسطوانة عمودية على الأرض شكل (2) .

اسطوانات متوازية :

وفيه تكون أعمدة المكبس والاسطوانات متوازية مع بعضها وفي جهة واحدة من عمود المرفق . وفي هذا الطراز يكون لكل اسطوانة ذراع توصيل ورأس منزلقة وعمود مكبس منفصة عن أجزاء الاسطوانة الأخرى .

اسطوانة على شكل حرف V :

وفيه يكون عمود المكبس والمكبس والاسطوانة الأولى بشكل زاوية حادة أو شكل حرف ( V ) مع عمود المكبس والمكبس والاسطوانة الثانية ولكل اسطوانة ذراع توصيل ورأس منزلقة منفصلة عن الاسطوانة الأخرى شكل رقم (4).

2020 Vivaldi Browser free download on computer

2020 Vivaldi Browser free download on computer

Download 2020 Vivaldi is a distinguished web browsing program because of its many wonderful features. Vivaldi browser has spread in a short period and is now used by many users from all over the world to browse the Internet easily, very quickly and safely. It is a free browser programmed on the same chrome technology as the program Vivaldi is an innovative browser as it contains a beautiful and sophisticated user interface and has a different and elegant color scheme and designs that distinguish it from any other internet browsing program where you can through the browser customize the interface as you want while adding the sites you prefer on the start page and change the background color and amend the address bar h Because of your need, it is designed by the former founder of the Opera browser, so it is a powerful browser that competes with the most powerful popular browsers.

The most important features and features of the Vivaldi

Browser Free and fast Vivaldi Browser is characterized by speed in browsing with no pressure on the resources of the computer as it is a free program that does not require any registration in order to work with all its features. Simplicity and flexibility The program is characterized by great flexibility in dealing and does not need experience, it is a simple and flexible browser that you can customize its own interface as you want according to your needs and interest, it is a browser that suits and meets the needs of all users.
Advanced technology Vivaldi has been programmed, designed and browser on modern and advanced technology to offer the user the best experience in browsing the Internet flexibly and very easily. It is a unique internet browser.

Add notes There is a new browser in Vivaldi, a new feature that distinguishes it from other browsers, which is adding notes during operation, which is an important feature that many users, especially programmers, developers, and designers on the Internet, need to save them a lot of time and effort.

Easily navigate

You can navigate between pages on the Vivaldi browser interface with great flexibility and flexibility. You can also manage, manage and navigate to each open tab easily by pressing shortcut buttons. You can also save a group of tab pages and open them at another time to save time and effort.

Favorite sites.
You can add links to your favorite sites on the program's start page for easy access to them quickly and with great flexibility and in the order and organization you prefer. It gives you a lot of effort and time to quickly link to the sites that you prefer to visit continuously.
Tools and add-ons
Vivaldi Browser contains a variety of tools important for every user and browser on the Internet such as a search engine inside the browser for fast and easy searching for anything, the ability to translate any page or site you visit easily, safety and maintain your privacy while browsing the web sites, the browser support for keyboard shortcuts is flexible in The interface uses JavaScript.

About Vivaldi

Home: Homepage
Version: Vivaldi 2.0.1309.37
Size: 50/51 MB
License: Freeware
Compatibility: (Windows (All Versions)

Download Vivaldi 32 Bit Browser

Download Comodo Dragon 2020 browser for free.

Download Komodo Dragon 2020 latest version fast and light and Comodo Dragon program helps you to browse the Internet in complete protection and safety as it is based on chrome technology where Comodo provided all the comfort of the user while browsing the internet while protecting its privacy so that you can browse the sites freely without fear of any danger to Your personal data and Komodo Dragon 2020 program has many advantages as it is a wonderful browser and deserves to be tried and the company that developed it is constantly updating and developing it for the convenience of the user and the competition of large browsers to reach the largest number of users.

Features of Komodo Dragon Browser .

A safe, fast and flexible browser that makes it easy for you while browsing the internet.
Comodo Dragon Browser also has an elegant smooth interface that comforts you while you use it.
Komodo Dragon Browser supports Arabic and many other international languages.
It speeds up the process of browsing websites as much as Google Chrome.
The Komodo Dragon 2020 browser is stable and does not compress your device as it uses less space on the device's memory.
If you want to protect your privacy while browsing, you can use the hidden browsing mode and blocking cookies to increase protection while browsing websites.
You can also specify an SSL certificate through the Komodo Dragon Browser easily.

Information about Comodo Dragon Home:

Homepage Version: Comodo Dragon Internet Browser

58.0.3029.115

Size: 66 MB

License: Freeware Compatible with: 10 / Windows XP / Vista / 7/8

Dwonload

Download free computer software for 2020 with the latest version from the direct link :Download Baidu Spark 2020 browser for free.

Download Baidu Spark 2020 with a direct link, where the Baidu Spark browser is the latest version of the fastest browser that has spread significantly, as the Baidu Spark program has recently expanded strongly and this is because it has many important features that users need and demand a lot. The Baidu Spark 2020 program is produced The world famous Chinese company Baidu is one of the most important and powerful companies that have spread quickly because of its many programs in various fields.

Baidu Spark browser competes with the browsers at the top because it has features that are not less than any other popular browser, but more than them, so the Baidu Spark browser competes strongly, and this is for several reasons, including that it is easy to use, simple to use and its super speed, and in general the level of the Baidu Spark browser is no less than any Another browser program absolutely.

The Baidu Spark program is one of the most powerful browsers in the world, and this is part of real opinion polls conducted in the recent period, which won the first place in it. Baidu Spark also managed to get a giant number that exceeded hundreds of millions of downloads around the world, and this made it a strong competitor on the scene for programs Other browsers such as (Firefox, Google Chrome, Opera, Safari ... etc).

Baidu Spark browser features:

Baidu Spark browser has many features that make it distinct from other browsers as it supports many languages, including Arabic, and also supports all Windows systems, it is coming strongly and trusted by thousands of users around the world.

The interface of the Baidu Spark program is characterized by a beautiful and simple interface and contains a lot of different themes to suit all different tastes, as it is truly a very attractive and eye-catching browser.

Download the visual files as there is in the Baidu Spark browser the ability to download video and audio files easily from social media sites such as Facebook and YouTube and other audio and image file sites and you will not need external download programs so you can download now using the giant Baidu Spark simply.

Download torrent files Through the Baidu Spark program, you can download various torrent files through it without the need for external torrent download programs.

Screen capture Through the Baidu Spark browser, you can take professional photos from the screen to make explanations easily, and obviates the installation of any screen imaging software on your device.

Retrieving the tab window can happen while you browse the Internet by closing one of the tab windows by mistake and you may need to restore it again. You can do so by pressing one button to restore the recently closed window through the Baidu Spark program.

Additions and features dedicated to Facebook Baidu Spark browser contains an addition to follow your account on Facebook through it is integrated with the Facebook site.

Information about the Baidu Spark program Official site:

Homepage Version: Baidu Browser 43.23.1007.94

Program license: Freeware The size of the program: 46 MB

Compatible with: Windows XP / Vista / 7/8

Download
